AVL DiTEST ACAM - Störgerräusche schnell und sicher lokalisieren

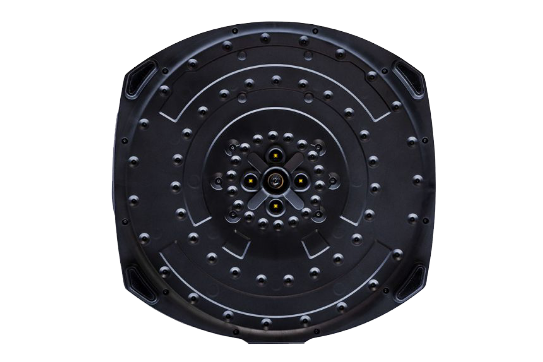

Die  AVL DiTEST ACAM macht Geräuschquellen durch die Kombination vieler  Mikrofone mit einer digitalen Kamera sichtbar. Die Schallpegel werden im  Livebild der Kamera je nach Intensität farblich markiert und dem optischen Bild überlagert. Durch die einfache, intuitive Handhabung der  Software und den bildgebenden Resultaten wird die Störquelle rasch  lokalisiert, ohne dass der Anwender spezielles Know-how mitbringen muss.  Die kompakte Bauform bietet hohe Flexibilität und erlaubt den Einsatz  während des Fahrbetriebs.

AKUSTISCHE KAMERA - FUNKTIONSPRINZIP


Die Verortung von Geräuschquellen wird durch die Integration  einer  Vielzahl an Mikrofonen und einer optischen Kamera möglich. Die eigentliche Lokalisierung beruht auf der Auswertung der  Laufzeitdifferenzen der Schallwellen bzgl. der unterschiedlichen  Mikrofone. Zeitgleich wird neben der Position auch die Intensität am  Display angezeigt. Durch Anpassung von Messparametern können störende Umgebungsgeräusche ausgeblendet werden.

Einsatzbereiche der AVL DiTEST ACAM


  • Lokalisierung Innenraumgeräusche (Klappern, Quietschen)
  • Dichtheitsprüfung (Türdichtungen)
  • Motorraum: erhöhte Lagergeräusche, Antriebsriemen- und Kettengeräusche

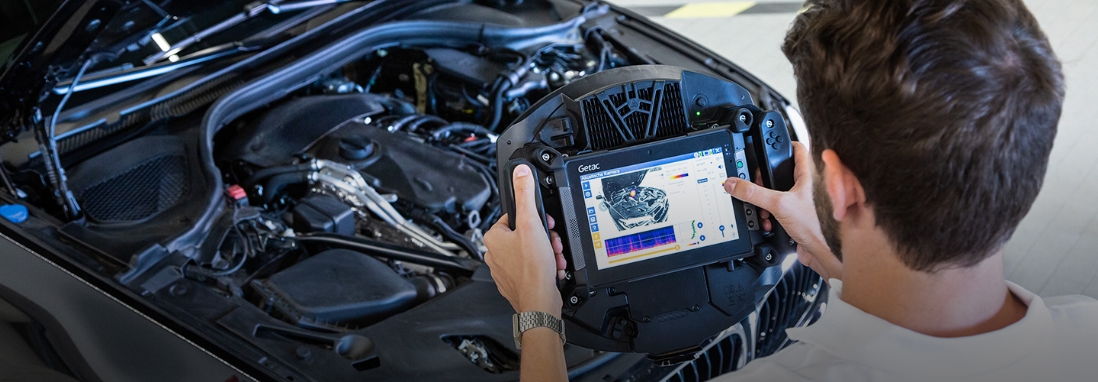

AVL DiTEST ACAM im Praxiseinsatz

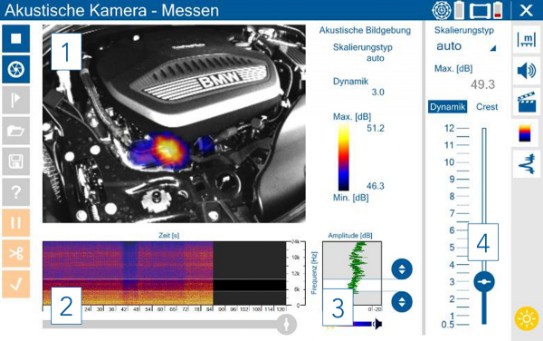

  1. Überlagerung optisches und akustisches Bild
  2. Zeitlicher Verlauf des Frequenzspektrums
  3. Aktuelles Frequenzspektrum
  4. Systemeinstellungen
PRODUKTVORTEILE:
  • Reduktion der Fehlersuchzeiten und einfache Dokumentation unbekannter Störgeräusche
  • „First time right“ – Erhöhung der Erfolgswahrscheinlichkeit, sowie Vermeidung von Teilefehltausch bzw. Wiederholreparaturen
  • Dokumentation der Wirksamkeit von gesetzten Maßnahmen – Aufzeichnung vor und nach der Reparatur
  • Dämpfung von Umgebungsgeräuschen

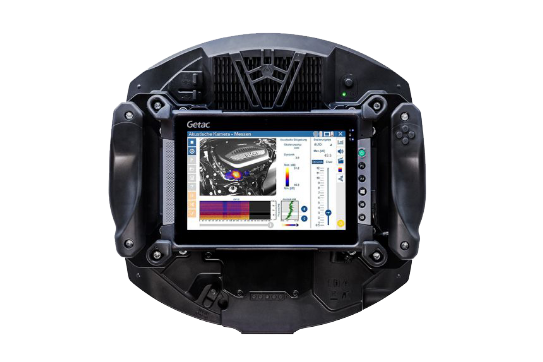

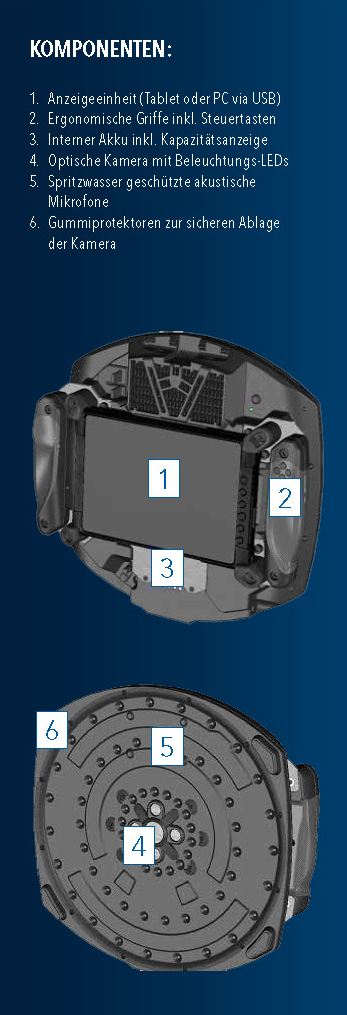

  • Raffiniertes Bedienkonzept erlaubt die Stand-Alone Anwendung mit angedocktem Tablet aber auch den Anschluss über USB-Kabel an ein Tablet, aber auch einen handelsüblichen PC
  • Garantierte Langlebigkeit des Geräts durch robustes, staub- und spritzwassergeschütztes Gehäuse
  • Hohe Flexibilität durch integrierten Akku für mobile Messeinsätze
Betriebssystem
Linux (Windows 10 Software ebenfalls erhältlich)
HMI
Touchscreen oder Maus und Tastatur
Onlineleistung
Bis zu 100 akustische Bilder pro Sekunde, bis zu 50 optische Bilder pro Sekunde
Akustische Bilder, optische Bilder, Sonogramm und Spektrum
Lokale Geräusche abhören
Während der Messung Markierung setzen
Aufnahme 20 bis 120 Sekunden, Speicher oder manuell
Offlinefunktionen
Offline-Modus zur Analyse
Anzeige akustischer Resultate Bild für Bild
Speichern und neu laden
Erneute Wiedergabe
Lokale Geräusche abhören
Export
wav oder flac (Geräusche)
Intuitive Nutzbarkeit
Entfernungseinstellung
Frequenzfilter
Dynamikfilter
Unterschiedliche Skalierungstypen (aus, auto und smart)
Voreingestellte Messungen
